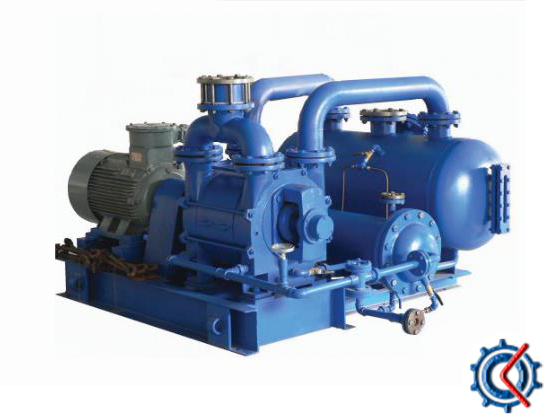

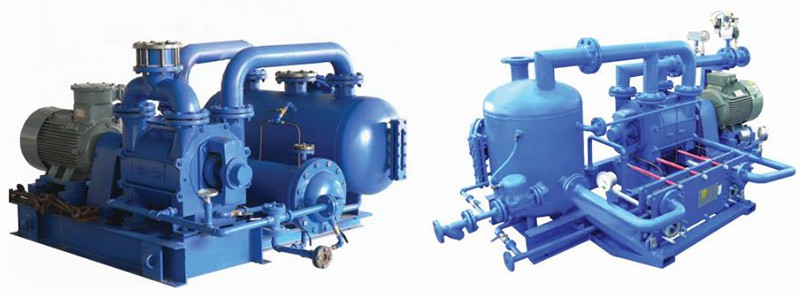

2BW系列水（液）环式真空泵及压缩机闭路循环系统

水环式真空泵闭路循环系统主要特点如下

1、机组作为成套设备供货，包括气液分离器、换热器、机架、内部管线等附件，更利于用户的安装，可大大缩短用户的安装周期。

2、工作液可采用水或各种化工溶剂等循环使用，大大减小了化工行业对环境的污染。

3、如采用抽除介质作为工作液时，可回收所抽除的介质。

4、2BW系列闭循环系统需根据用户的入口条件、冷却水的条件、排气口的条件进行设计，属于非标产品。

工作原理

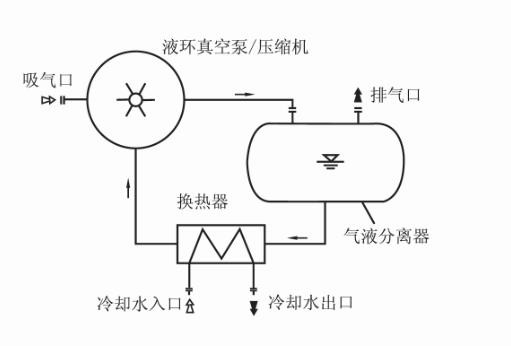

基本的2BW系列液环真空泵/压缩机闭路循环系统如图2:被抽气体从吸气口进入液环真空泵/压缩机，经液环真空泵/压缩机压缩后与部分工作液一-起进入气液分离器，在气液分离器内气液两相得到分离，气体从排气口排出，工作液经换热器被液环真空泵/压缩机吸入进行循环使用。液环泵在工作过程中会产生热量，主要热量包括:真空泵/压缩机的无效功率;吸入气体温度较高带来的热量:吸入气体含有可凝性气体在压缩过程中释放出变相热?；蝗绕鞯闹饕饔檬峭ü淙此淙垂ぷ饕?，使工作液温度保持在合理的范围之内。

设备组成

液环真空泵/压缩机闭路循环系统主要部件包括:

◆液环真空泵/压缩机

◆气液分离器

◆换热器

◆共用底盘

◆内部管线
